微小圆齿轮流量计
来源:上海能巨 | 作者:技术部 | 发布时间: 2014-05-17 | 8391 次浏览 | 分享到:

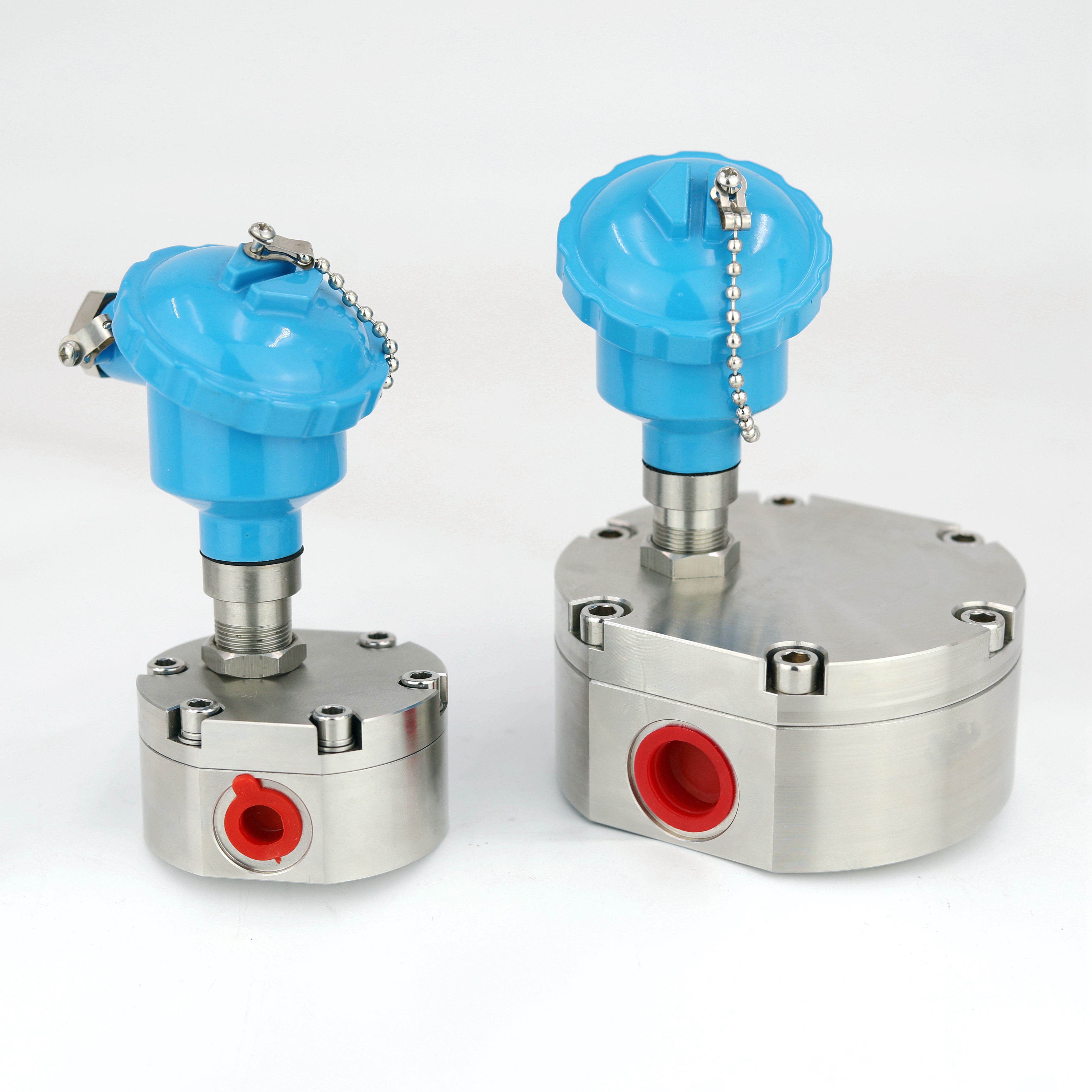

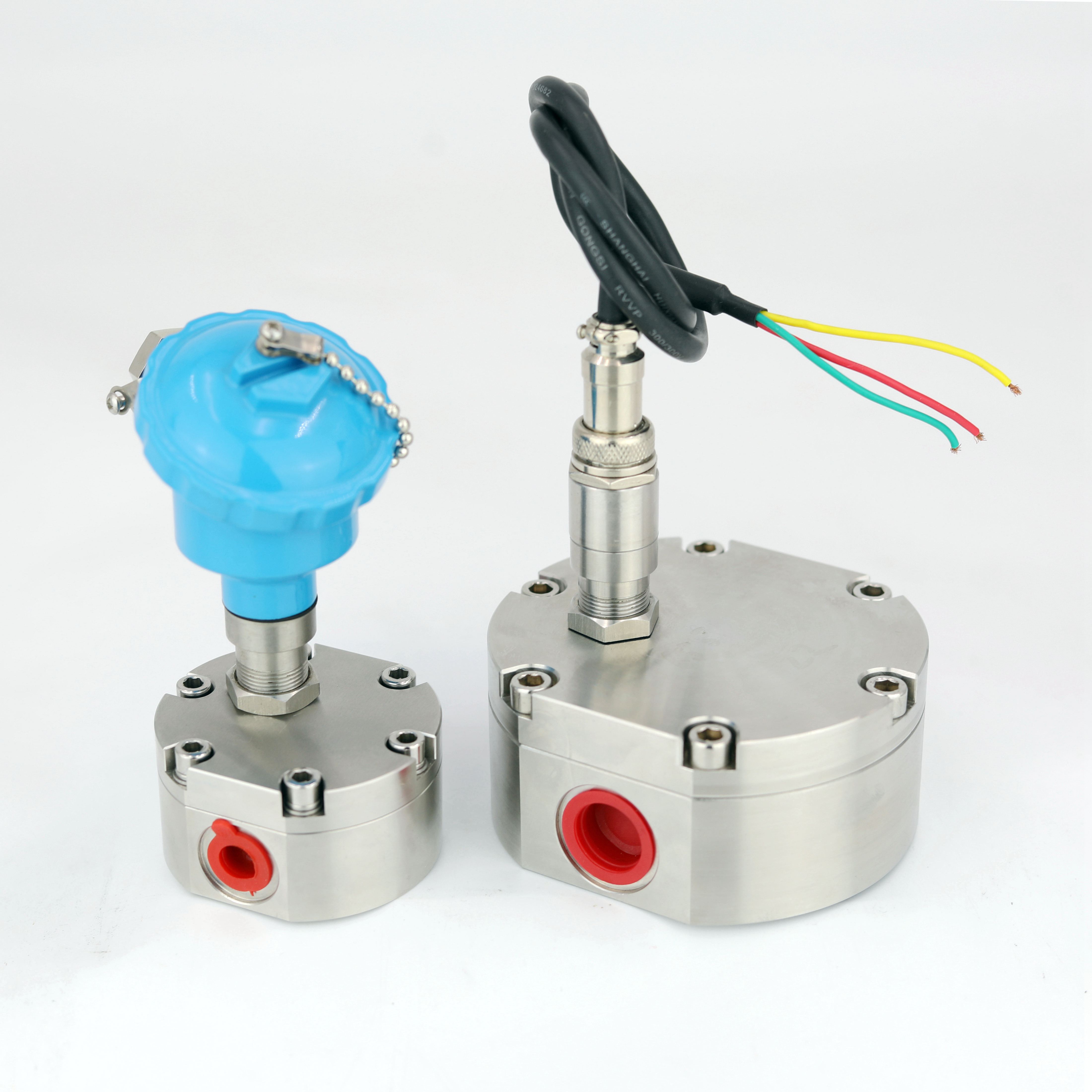

产品名称: NJLC圆齿轮流量计
产品编号: 2010120201
产品型号: NJLC
出品单位: 上海能巨工业自动化设备有限公司


一,介绍
齿轮流量计 (NJCL)
圆柱齿轮流量计是一种较新的容积式流量计.


二,概述

齿轮流量计,是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.

适用于润滑和非润滑液体微小流量高粘度油脂及水类流体

特别适用于油、油脂、香料、粘合剂、溶剂、油墨,聚氨酯,刹车油,液压油 催化剂、乳化剂、和杀虫剂等部分高粘度介质测量。

齿轮流量计

三,信号传递方式

远传显示主要是通过数齿传感器精确计量齿轮旋转的齿数从而发出一个个电脉冲远传给另一显示仪表。

四,工作原理与结构图

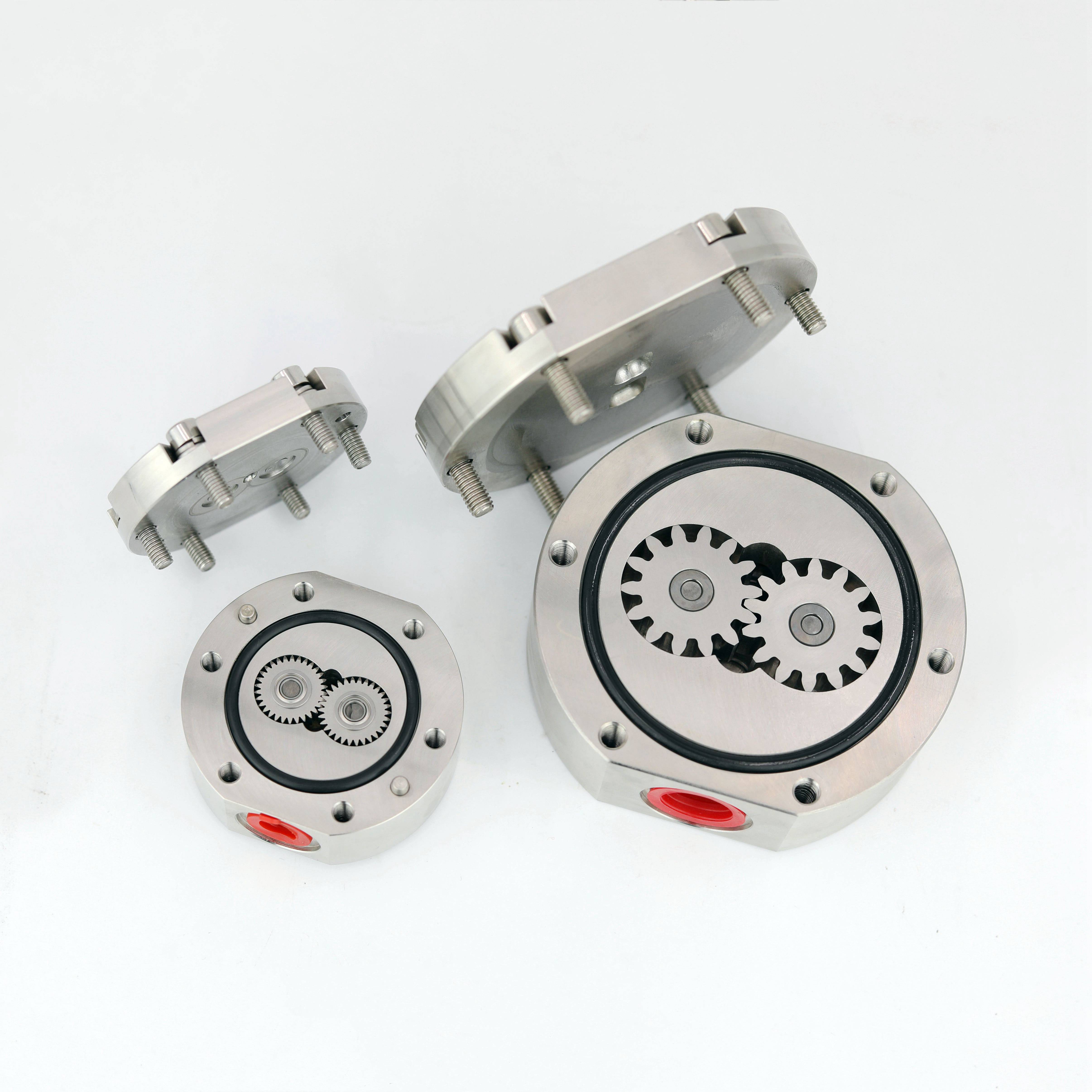

NJCL齿轮流量计为容积式流量计。两个精密齿轮可在测量腔内自由旋转。齿轮与外壳之间形成密封腔。被测量的介质推动齿轮转动。流动的介质被均匀分布在测量腔内,并驱动齿轮旋转。齿轮自由旋转且不受介质流的阻碍。 齿轮的旋转频率与流量成正比,并通过外壳壁上的非侵入式传感器测得。

五,齿轮流量计的优点

体积小,重量轻;运行时振动噪声小;可测量粘度高达10000(Pa . s)的流体;其计量准确度高一般可达士0. 5%R,加非线性补偿后可达士(0.1 %-士0.005 %)R的高精度,测量范围度最高可达1000,1.
齿轮流量计有通用型、高压型、食品卫生型和全塑型等几种类型,适用于各种清洁液体的流量测量。

六,齿轮流量计的特点

1、流量测量与流体的流动状态无关,这是因为齿轮流量计是依靠被测介质的压头推动齿轮旋转而进行计量的。
2、粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
3、齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

产品特点

测量范围大(0.02 -100 升/分)

出色的再现性

响应时间短

高分辨率

耐压可达420 bar

温度范围(-40~150℃)

耐腐蚀材料

结构坚固,使用寿命长

可适用于ESTA应用(高速旋杯静电自动喷涂)

七,显示和输出

一体化现场显示瞬时流量和累计流量

信号输出方波脉冲,4-20mA电流,RS485通讯
